Canvas API: Desenhando Formas

Além de retângulos, o canvas permite desenhar formas mais complexas. Para construir essas formas complexas, utilizamos a concepção de caminhos geométricos, que consistem em um conjunto de linhas, círculos, retângulos e outros elementos menores, necessários para a construção da forma desejada.

Para criar um novo caminho, utilizamos o método beginPath():

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");
context.beginPath(); // começando o desenho da forma

Após chamar o método beginPath(), utilizamos outros métodos para criar as diferentes partes do caminho.

Métodos moveTo() e lineTo()

Para iniciar o desenho de um caminho, precisamos definir o ponto de partida. Isso pode ser feito com o método moveTo(), que possui a seguinte definição:

moveTo(x, y);

Esse método move a posição atual para o ponto especificado pelas coordenadas x e y.

O método lineTo(), por sua vez, desenha uma linha, e possui uma definição similar:

lineTo(x, y);

Esse método desenha uma linha da posição atual até o ponto com as coordenadas x e y.

Vamos desenhar algumas linhas:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");
context.beginPath();
context.moveTo(20, 100);
context.lineTo(140, 10);
context.lineTo(260, 100);
context.stroke();

Aqui, definimos o início do caminho no ponto (20, 100). A partir desse ponto, desenhamos uma linha até (140, 10) (subindo) e, em seguida, outra linha até (260, 100). Por fim, chamamos o método stroke() para desenhar as linhas.

Por padrão, o desenho será feito em preto, mas podemos alterar a cor utilizando a propriedade strokeStyle:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");

context.beginPath();
context.moveTo(20, 100);
context.lineTo(140, 10);
context.lineTo(260, 100);
context.strokeStyle = "red"; // definindo a cor vermelha
context.stroke(); // exibindo o caminho

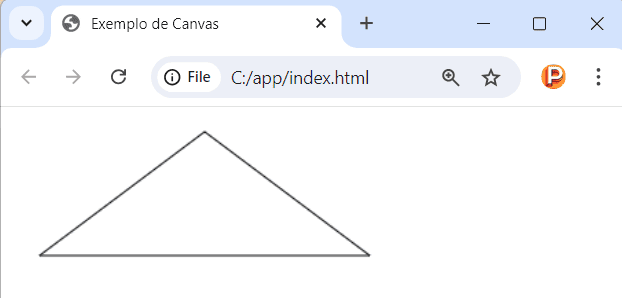

Fechando o Caminho

Desenhamos duas linhas e, supondo que queremos conectá-las para formar uma figura fechada — neste caso, um triângulo — podemos utilizar o método closePath(). Esse método conecta automaticamente o primeiro e o último pontos do caminho, formando a figura:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");

context.beginPath();
context.moveTo(20, 100);
context.lineTo(140, 10);
context.lineTo(260, 100);
context.closePath(); // fechando o caminho
context.stroke();

Sistema de Coordenadas do Canvas HTML5 e JavaScript

Objetos Path2D

Ao trabalhar com vários caminhos, pode ser difícil gerenciá-los. Para separar diferentes caminhos, podemos utilizar o objeto Path2D, que fornece métodos semelhantes aos do objeto contexto para criar caminhos. Por exemplo:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");

const path1 = new Path2D(); // primeiro caminho
path1.moveTo(20, 100);
path1.lineTo(140, 10);
path1.lineTo(260, 100);
path1.closePath(); // fechando o caminho
context.strokeStyle = "blue";
context.stroke(path1);

const path2 = new Path2D(); // segundo caminho
path2.moveTo(20, 110);
path2.lineTo(140, 200);
path2.lineTo(260, 110);
path2.closePath(); // fechando o caminho
context.strokeStyle = "red";
context.stroke(path2);

Aqui, criamos dois caminhos, cada um representando um triângulo. Para desenhar cada caminho, chamamos o método context.stroke() passando o caminho como argumento.

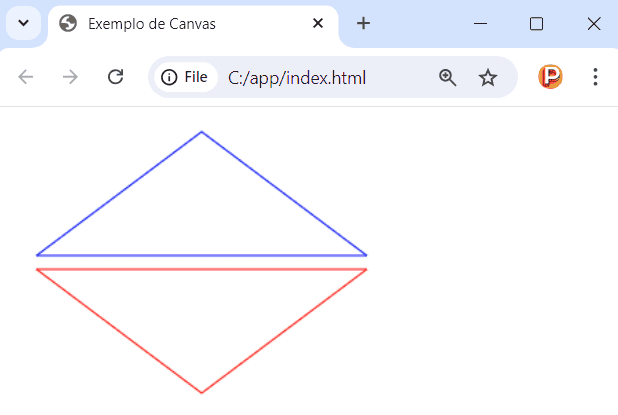

Desenhando caminhos no canvas com Path2D em JavaScript

Método rect

O método rect() cria um retângulo e tem a seguinte definição:

rect(x, y, width, height);

Onde x e y são as coordenadas do canto superior esquerdo do retângulo em relação ao canvas, e width e height são a largura e a altura do retângulo, respectivamente. Vamos desenhar um retângulo:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");

context.beginPath();
context.rect(30, 20, 100, 90);
context.closePath();
context.stroke();

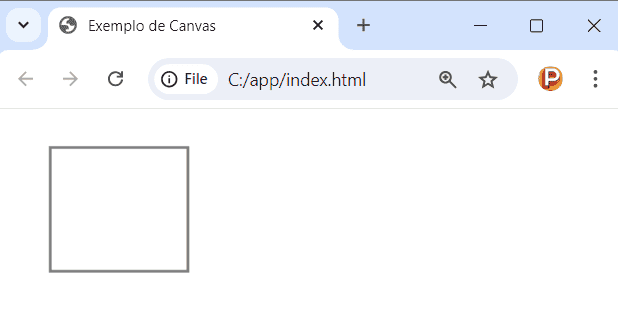

Desenhando retângulo no canvas em JavaScript

Vale notar que poderíamos criar o mesmo retângulo utilizando linhas:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");

context.beginPath();
context.moveTo(30, 20);
context.lineTo(130, 20);
context.lineTo(130, 110);
context.lineTo(30, 110);
context.closePath();
context.stroke();

Método fill()

O método fill() preenche todo o espaço interno da forma desenhada com uma cor:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");

context.beginPath();
context.moveTo(20, 100);
context.lineTo(140, 10);
context.lineTo(260, 100);
context.closePath();

context.strokeStyle = "#2e86de";
context.fillStyle = "#4bcffa";
context.fill();
context.stroke();

A cor de preenchimento pode ser definida usando a propriedade fillStyle. Neste exemplo, a cor escolhida foi #4bcffa.

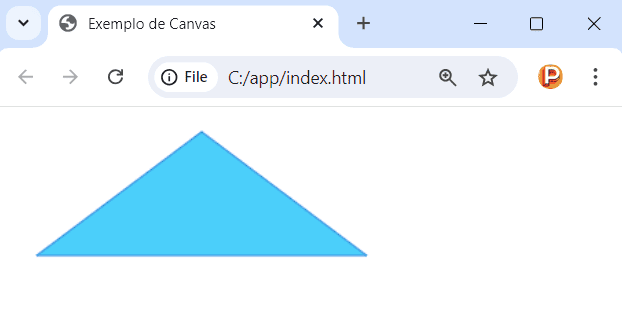

Preenchendo figuras no canvas em JavaScript

Método clip()

O método clip() permite recortar uma área específica do canvas, ignorando tudo que estiver fora dessa área durante a renderização subsequente.

Para entender melhor como esse método funciona, primeiro desenharemos dois retângulos:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");

// desenhando o primeiro retângulo vermelho
context.beginPath();
context.moveTo(10, 20);
context.lineTo(130, 20);
context.lineTo(130, 110);
context.lineTo(10, 110);
context.closePath();
context.strokeStyle = "red";
context.stroke();

// desenhando o segundo retângulo verde
context.beginPath();
context.rect(30, 50, 180, 70);
context.closePath();
context.strokeStyle = "green";
context.stroke();

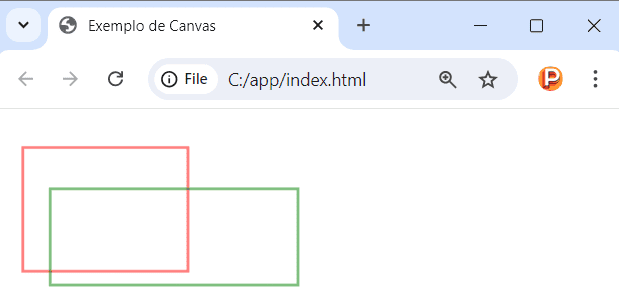

Desenhando retângulos no canvas em JavaScript

Agora, vamos aplicar o método clip() para limitar a área de desenho apenas ao primeiro retângulo:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");

// desenhando o primeiro retângulo vermelho
context.beginPath();
context.moveTo(10, 20);
context.lineTo(130, 20);
context.lineTo(130, 110);
context.lineTo(10, 110);
context.closePath();
context.strokeStyle = "red";
context.stroke();

context.clip(); // recortando a área de desenho conforme o primeiro caminho

// desenhando o segundo retângulo verde
context.beginPath();
context.rect(30, 50, 180, 70);
context.closePath();
context.strokeStyle = "green";
context.stroke();

Como o método clip() é chamado após o desenho do primeiro retângulo, apenas a parte do segundo retângulo que se sobrepõe ao primeiro será exibida.

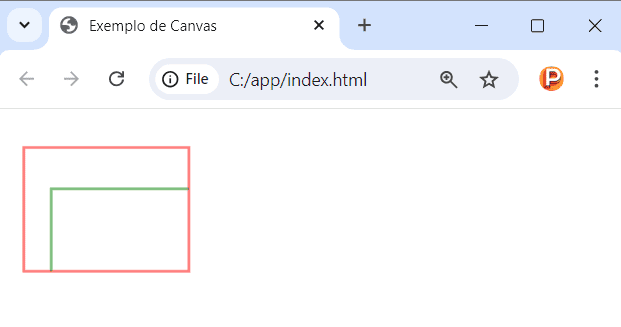

Clip no canvas em JavaScript

Método arc()

O método arc() adiciona um segmento de arco ou círculo ao caminho. Ele possui a seguinte definição:

arc(x, y, radius, startAngle, endAngle, anticlockwise);

Aqui estão os parâmetros utilizados:

x e y: coordenadas do ponto central do arco.
radius: raio do círculo no qual o arco é desenhado.
startAngle e endAngle: ângulos inicial e final que definem a porção do círculo que será desenhada. Esses ângulos são medidos em radianos. Por exemplo, uma circunferência completa equivale a 2π radianos. Em JavaScript, podemos obter esse valor com a expressão Math.PI * 2.
anticlockwise: define a direção do traçado. Se tr``ue, o arco é traçado no sentido anti-horário; se false, no sentido horário.

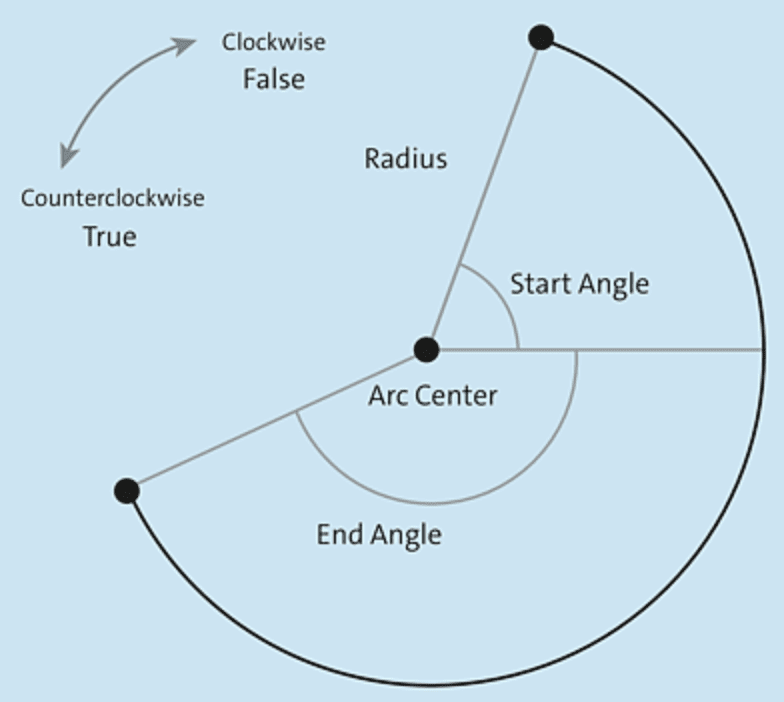

Parâmetros de arco/círculo ao desenhar no canvas em JavaScript

Exemplo de desenho de arcos e círculos:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");

context.strokeStyle = "red";

context.beginPath();
context.moveTo(20, 90);
context.arc(20, 90, 50, 0, Math.PI / 2, false);
context.closePath();
context.stroke();

context.beginPath();
context.moveTo(130, 90);
context.arc(130, 90, 50, 0, Math.PI, false);
context.closePath();
context.stroke();

context.beginPath();
context.moveTo(240, 90);
context.arc(240, 90, 50, 0, (Math.PI * 3) / 2, false);
context.closePath();
context.stroke();

context.beginPath();
context.arc(350, 90, 50, 0, Math.PI * 2, false);
context.closePath();
context.stroke();

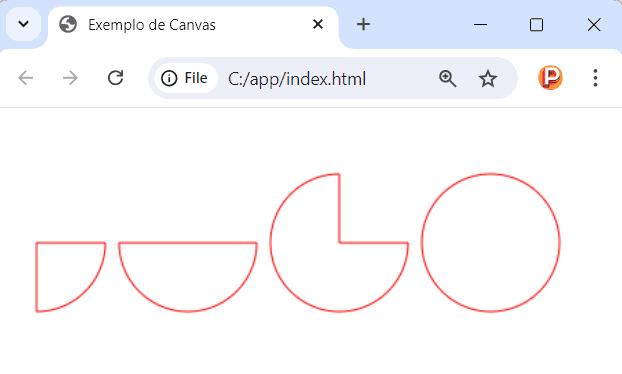

Desenhando círculos no canvas em JavaScript

O último parâmetro, anticlockwise, desempenha um papel importante, pois define a direção do traçado. Alterando o valor de true para false ou vice-versa, podemos obter formas diferentes:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");
context.strokeStyle = "red";

context.beginPath();
context.moveTo(80, 90);
context.arc(80, 90, 50, 0, Math.PI / 2, false);
context.closePath();
context.stroke();

context.beginPath();
context.moveTo(240, 90);
context.arc(240, 90, 50, 0, Math.PI / 2, true);
context.closePath();
context.stroke();

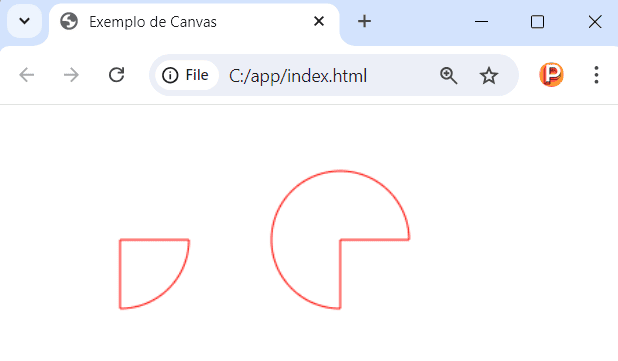

Desenhando círculos no canvas com direção anti-horária em JavaScript

Método arcTo()

O método arcTo() também é utilizado para desenhar arcos, mas com uma abordagem diferente. Ele possui a seguinte definição:

arcTo(x1, y1, x2, y2, radius);

Onde x1 e y1 são as coordenadas do primeiro ponto de controle, x2 e y2 são as coordenadas do segundo ponto de controle, e radius é o raio do arco.

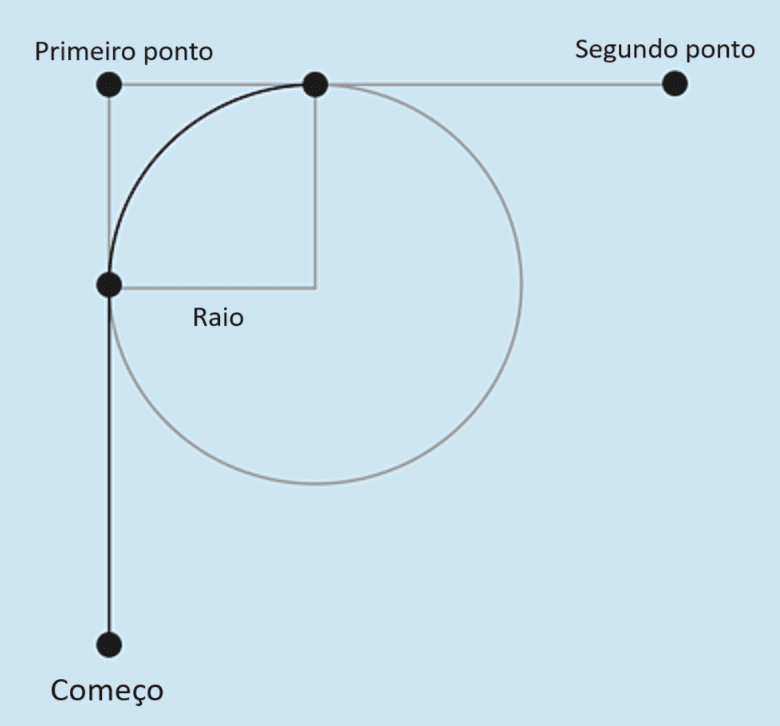

Parâmetros de desenho de arcos e círculos no canvas com arcTo em JavaScript

Exemplo de desenho de arcos com arcTo():

const canvas = document.getElementById("canvas");
const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");
context.strokeStyle = "red";

context.beginPath();
context.moveTo(0, 150);
context.arcTo(0, 0, 150, 0, 140);
context.closePath();
context.stroke();

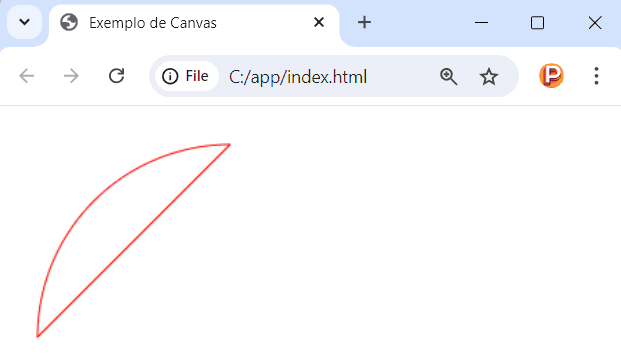

Desenhando arcos e círculos no canvas com arcTo em JavaScript

Neste exemplo, começamos no ponto (0, 150) e desenhamos uma tangente até a primeira coordenada de controle (0, 0). A partir daí, uma segunda tangente é desenhada até a segunda coordenada de controle (150, 0). Essas duas tangentes definem o arco, com um raio de 140 pixels.

Método quadraticCurveTo()

O método quadraticCurveTo() cria uma curva quadrática de Bézier. A definição é a seguinte:

quadraticCurveTo(x1, y1, x2, y2);

Aqui, x1 e y1 são as coordenadas do primeiro ponto de controle, e x2 e y2 são as coordenadas do segundo ponto de controle.

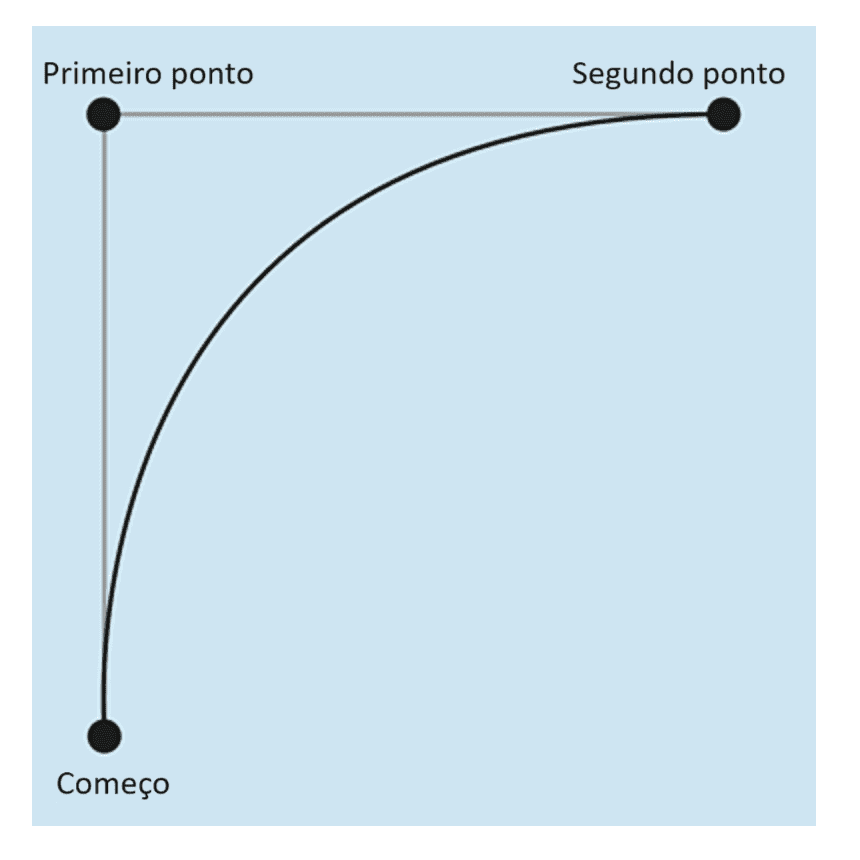

Curva Bézier quadrática no canvas em JavaScript

Exemplo de uma curva quadrática de bézier:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");

context.strokeStyle = "red";

context.beginPath();
context.moveTo(20, 90);
context.quadraticCurveTo(130, 0, 280, 90);
context.closePath();
context.stroke();

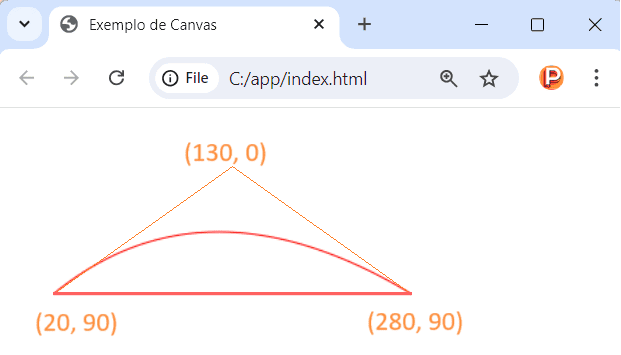

Desenhando curva Bézier quadrática no canvas com quadraticCurveTo em JavaScript

Neste exemplo, a curva começa no ponto (20, 90), passa pelo ponto de controle (130, 0) e termina no ponto (280, 90).

Método bezierCurveTo()

O método bezierCurveTo() desenha uma curva cúbica de Bézier, definida por três pontos de controle. A sua definição é:

bezierCurveTo(x1, y1, x2, y2, x3, y3);

Onde x1 e y1 são as coordenadas do primeiro ponto de controle, x2 e y2 as do segundo ponto de controle, e x3 e y3 são as coordenadas do ponto final.

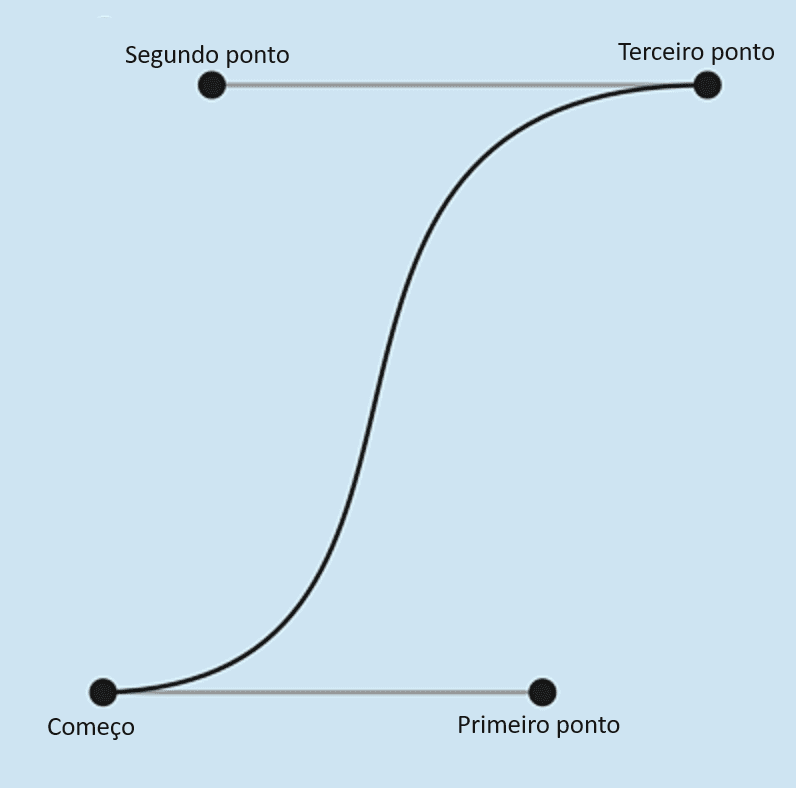

Parâmetros de curva Bézier em JavaScript

Exemplo de uma curva bézier:

const canvas = document.getElementById("canvas");
const context = canvas.getContext("2d");
context.strokeStyle = "red";

context.beginPath();
context.moveTo(30, 100);
context.bezierCurveTo(110, 0, 190, 200, 270, 100);
context.closePath();
context.stroke();

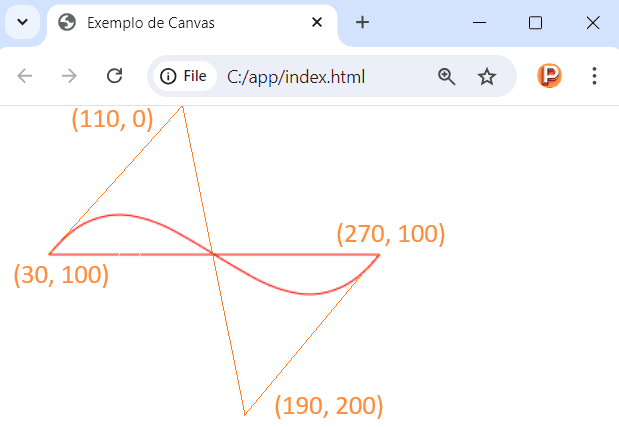

Curva Bézier no canvas em JavaScript

Neste exemplo, a curva começa no ponto (30, 100), passa pelos pontos de controle (110, 0) e (190, 200), e termina no ponto (270, 100).

Figuras Complexas

Agora, vamos combinar várias formas para desenhar uma cena bidimensional mais complexa:

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8" />
    <title>Desenho Complexo</title>
  </head>
  <body>
    <canvas id="canvas" width="400" height="250"></canvas>
    <script>
      const canvas = document.getElementById("canvas");
      const context = canvas.getContext("2d");

      // Desenhando o fundo amarelo
      context.fillStyle = "yellow";
      context.beginPath();
      context.arc(160, 130, 100, 0, 2 * Math.PI);
      context.fill();

      // Desenhando a boca
      context.beginPath();
      context.moveTo(100, 160);
      context.quadraticCurveTo(160, 250, 220, 160);
      context.closePath();
      context.fillStyle = "red";
      context.fill();
      context.lineWidth = 2;
      context.strokeStyle = "black";
      context.stroke();

      // Desenhando os dentes
      context.fillStyle = "#FFFFFF";
      context.fillRect(140, 160, 15, 15);
      context.fillRect(170, 160, 15, 15);

      // Desenhando os olhos
      context.beginPath();
      context.arc(130, 90, 20, 0, 2 * Math.PI);
      context.fillStyle = "#333333";
      context.fill();
      context.closePath();

      context.beginPath();
      context.arc(190, 90, 20, 0, 2 * Math.PI);
      context.fillStyle = "#333333";
      context.fill();
      context.closePath();
    </script>
  </body>
</html>

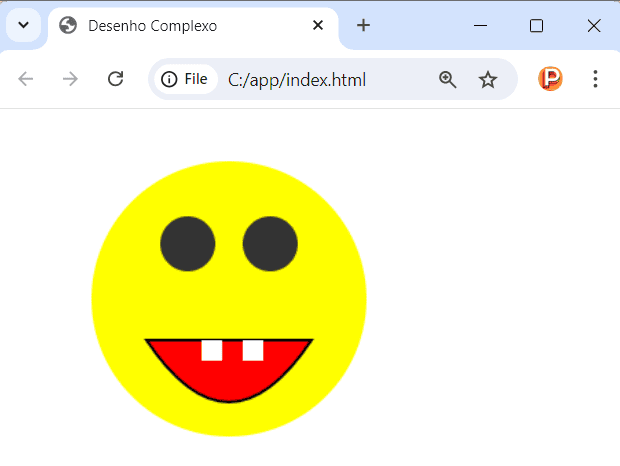

Figuras complexas no canvas em JavaScript
